How to make micro mobile detector circuit in hindi

micro mobile detector circuit कैसे बनाये

नमस्कार दोस्तों आज हम एक micro mobile detector circuit बनाना सीखेंगे। यहाँ  micro mobile detector circuit बहुत ही छोटा होगा। हम इस micro mobile detector circuit को बहुत उसने से बनाना सीखेंगे। तो चलिए इस micro mobile detector circuit को बनाना सीखते है।  दोस्तों अगर आपने हमारे faceebok page  को like  नहीं किया तो कृपया कर दीजिये आपको इससे तरह के सर्किट के जानकारी हुआरे faceebook पेज पर मिलेंगे।

micro mobile detector circuit कैसे बनाये

facebook page: https://www.facebook.com/Electronic-project-hub-442845722832365/

micro mobile detector क्या है ?

हम सेल फोन सक्रिय डिटेक्टरों से सबसे ज्यादा परिचित हैं। सेल फोन डिटेक्टर ज्यादातर हाथ और जेब आकार मोबाइल ट्रांसमिशन डिटेक्टर हैं। यह एक सक्रिय मोबाइल फोन की उपस्थिति को ढाई मीटर की दूरी से समझ सकता है। इसलिए इसका इस्तेमाल परीक्षा कक्षों, गोपनीय कमरे आदि में मोबाइल फोन के उपयोग को रोकने के लिए किया जा सकता है।

micro mobile detector circuit बनाने का तरीका

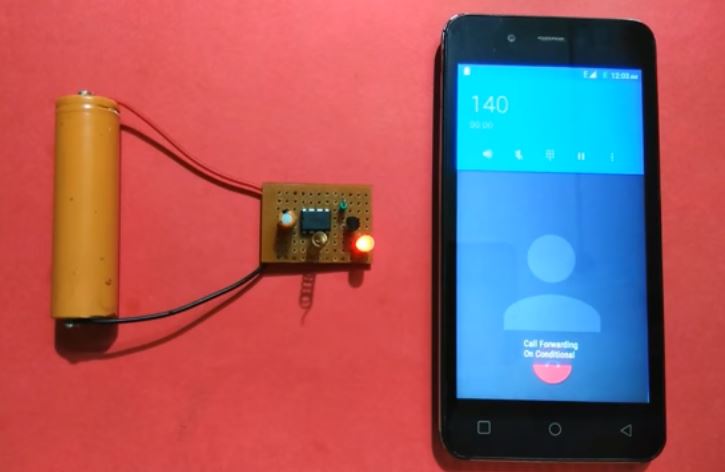

तो चलिए दोस्तों हम micro mobile detector circuit बनाना शुरू करते है।  दोस्तों यहाँ एक micro mobile detector circuit है। देखिये यहाँ सर्किट देखने में कितना  छोटा है।  यहाँ दो तार है इस micro mobile detector circuit का power supply  का तार। हम इस तार के साथ एक 3.7 V या  4V  battrey  कनेक्ट करेंगे।  इस सर्किट में एक एंटीना भी है।  आप चाहिए तो इससे बड़ा एंटीना का भी उपयोग कर सकते हो।

माइक्रो मोबाइल सर्किट डिज़ाइन

micro mobile detector circuit बनाने के लिए सबसे पहले हमे लेना पड़ेगा एक छोटा PCB circuit board

micro  mobile डिटेक्टर सर्किट

अब हमे लेना पड़ेगा एक LM 386 IC इस ic में टोटल ८ पॉइंट्स है।

LM 386 IC

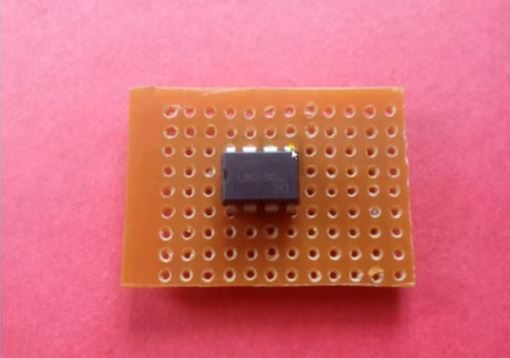

अब हमे इस ic  को pcb पर इस तरह लगाना है।

micromobile detector सर्किट कैसे बनाये

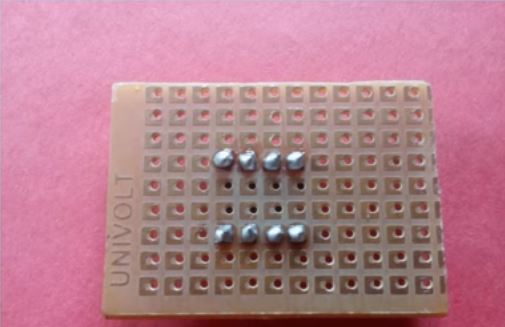

अब हमे इससे सोल्डर कर लेना है

माइक्रो मोबाइल डिटेक्टर सर्किट

सोल्डर करने के बाद दोस्तों हमे इस माइक्रो मोबाइल डिटेक्टर सर्किट  का positive  और negative  लाइन बना लेना हैँ।  हमे यहाँ लाइन २ तार के टुकड़ो से बना लेना है।

portable mobile phone detector कैसे बनाये

दोस्तों जो ऊपर के लाइन है वो है इस माइक्रो मोबाइल डिटेक्टर सर्किट  के नेगेटिव लाइन और जो निचे की लाइन है वो है इस माइक्रो मोबाइल डिटेक्टर सर्किट  के पॉजिटिव लाइन

how to make a mobile phone detector इन हिंदी

अब हमे लेना है दो तार के टुकड़े हमे एक तार के टुकड़े को ic के 4 नंबर के  साथ सोल्डर कर के उससे negative लाइन के साथ सोल्डर कई लेना है।  अब हमे दूसरे तार के टुकड़े को लेकर  इस ic के 6 नंम्बर पॉइंट के साथ सोल्डर कर लेना है और उससे positive  लाइन के साथ सोल्डर कर लेना है।

mobile detector project in  hindi

अब हमे लेना है एक capacitor 22uf/ 25 V और इससे बोर्ड पर लगा देना है।  लगते समय ध्यान रखे के capacitor  का जो negative  पॉइंट है वो है ऊपर के तरफ और जो positive  पॉइंट है वो रहेगा निचे के तरफ।

mobile phone detector mini project in  hindi

अब हमे capacitor  का जो positive  पॉइंट है।  उससे सोल्डर करना है ic के १ नंबर पॉइंट के साथ और जो capacitor  का negative  पॉइंट है उससे सोल्डर करना है ic  के ८ नंबर पॉइंट के साथ।

mobile phone signal detector  in  hindi

अब हमे लेना पड़ेगा एक transistor BC 547 इस transistor  का emitter , collector,  base पॉइंट image  में देखायागया है।

mobile phone detector project in  hindi

अब हमे इस transistor  को बोर्ड पर लगा देना है।  लगते समय ध्यान रखे के transistor  का जो कटा हुआ हिस्सा है वो ic के तरफ होना चाहिए।

mobile signal detector

 अब हमे transistor  का जो base  पॉइंट है उससे solder  करना है ic के ५ नंबर पॉइंट के साथ।  और ट्रांजिस्टर का emitter  और collector  पॉइंट बोर्ड के साथ सोल्डर कर लगे।

mobile detector

अब हमे mobile detector बनाने के लिए  लेना है एक led बल्ब।

mobile phone detector

अब हमे mobile phone detector बनाने के लिए इस led  bulb  को बोर्ड में लगा देना है।  लगते समय ध्यान रखे के led  का जो positive  पॉइंट है वो रहेगा ऊपर के तरफ और  negative   वो रहेगा निचे की तरफ।

cell phone detection device

अब हमे cell phone detection device बनाने  के लिए इस led  का positive  पॉइंट है वो ट्रांजिस्टर के emitter  पॉइंट के साथ।  और जो led  का negative  पॉइंट है वो सोल्डर करना है negative  लाइन के साथ।

cell phone detection device इन हिंदी

अब  है एक 1K resistor इस 1K resistor ko बोर्ड में ऐसे लगा देंगे।

अब हमे इस रेसिस्टर को transistor  के कलेक्टर पॉइंट के साथ और दूसरा हिस्सा  साथ सोल्डर कर देना है।

अब हमे लेना है एक मोटा copper  तार का टुकड़ा अब हमे इस तार के टुकड़े को इस तरह से रोल कर देना है।

तो दोस्तों यहाँ  बनजायेगा हमारा एंटीना।

अब हमे इस एंटीना को बोर्ड में ऐसे लगाना है।



अब हमे इस एंटीना को बोर्ड में सोल्डर कर देना है।  इस एंटीना को ic के दो नंबर पॉइंट के साथ सोल्डर कर देना है।

अब हमे लेना है दो तार के टुकड़े अब हुए इन दोनों तार को positive  और negative  लाइन के साथ सोल्डर कर देना है। ये बनजायेगा इस सर्किट का power supply का तार।

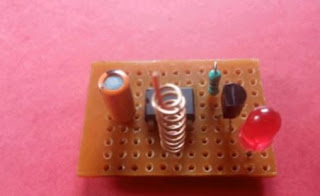

तो दोस्तों यहाँ   micro mobile detector circuit तैयार हो गया है।

use of mobile detector circuit

mobile detector circuit के उपयोग

यह जासूसी और अनधिकृत वीडियो ट्रांसमिशन के लिए मोबाइल फोन के उपयोग का पता लगाने के लिए भी उपयोगी है। मोबाइल फोन के उपयोग को पहचानने और प्रतिबंधित करने के लिए उन स्थानों पर कुछ स्थानों पर जहां मोबाइल फोन का उपयोग परीक्षा कक्ष, मंदिर, कार्यालयों और सिनेमाघरों की अनुमति नहीं है, यह प्रस्तावित सिस्टम बहुत उपयोगी है। मोबाइल फोन को चुप मोड में रखा गया है, भले ही इनकमिंग और आउटगोइंग कॉल, एसएमएस और वीडियो ट्रांसमिशन का पता लगाना चाहिए। सेल फोन का अवैध उपयोग दुनिया भर में सुधार संस्थानों में एक बढ़ती और खतरनाक समस्या है। ये उपकरण जेल सुरक्षा के लिए एक महत्वपूर्ण खतरा हैं और जेलों में निगरानी प्रक्रियाओं को बाधित करते हैं, जबकि कैदियों को सुविधा के अंदर और बाहर दोनों नए अपराध करने में मदद करते हैं।
